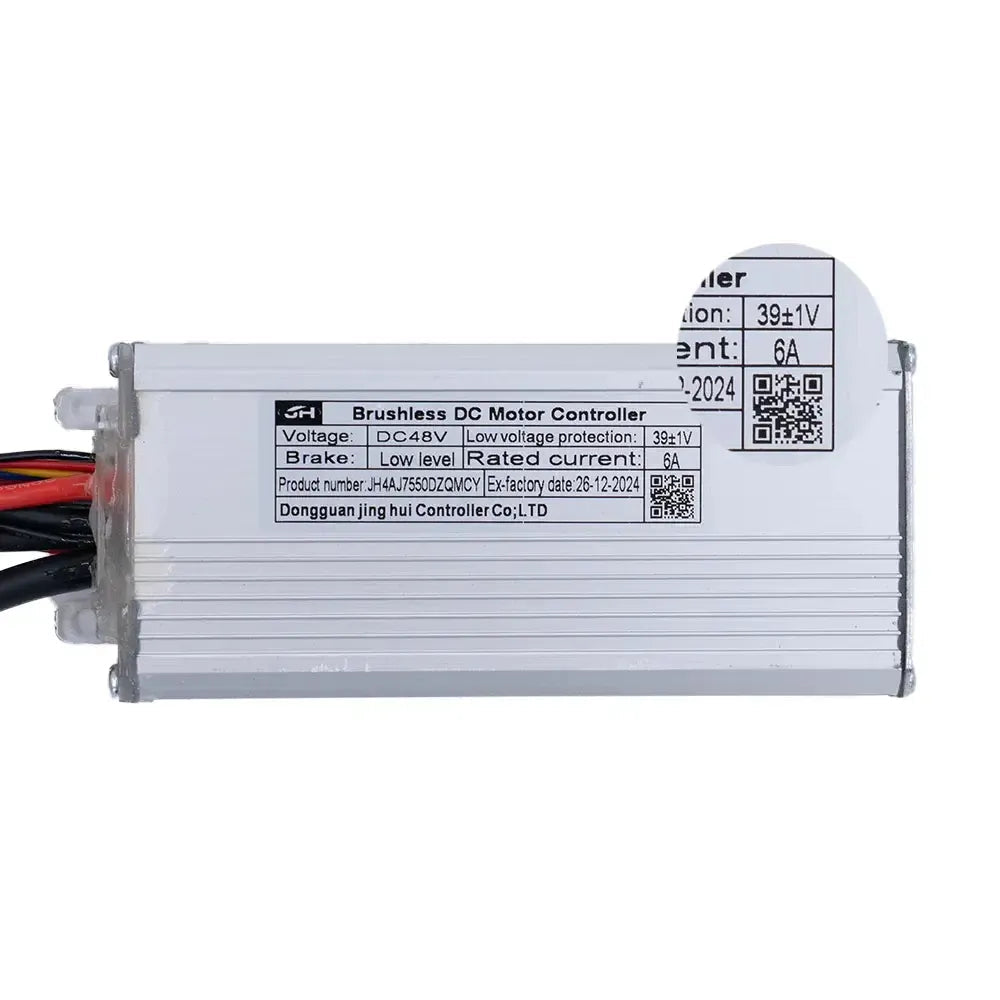

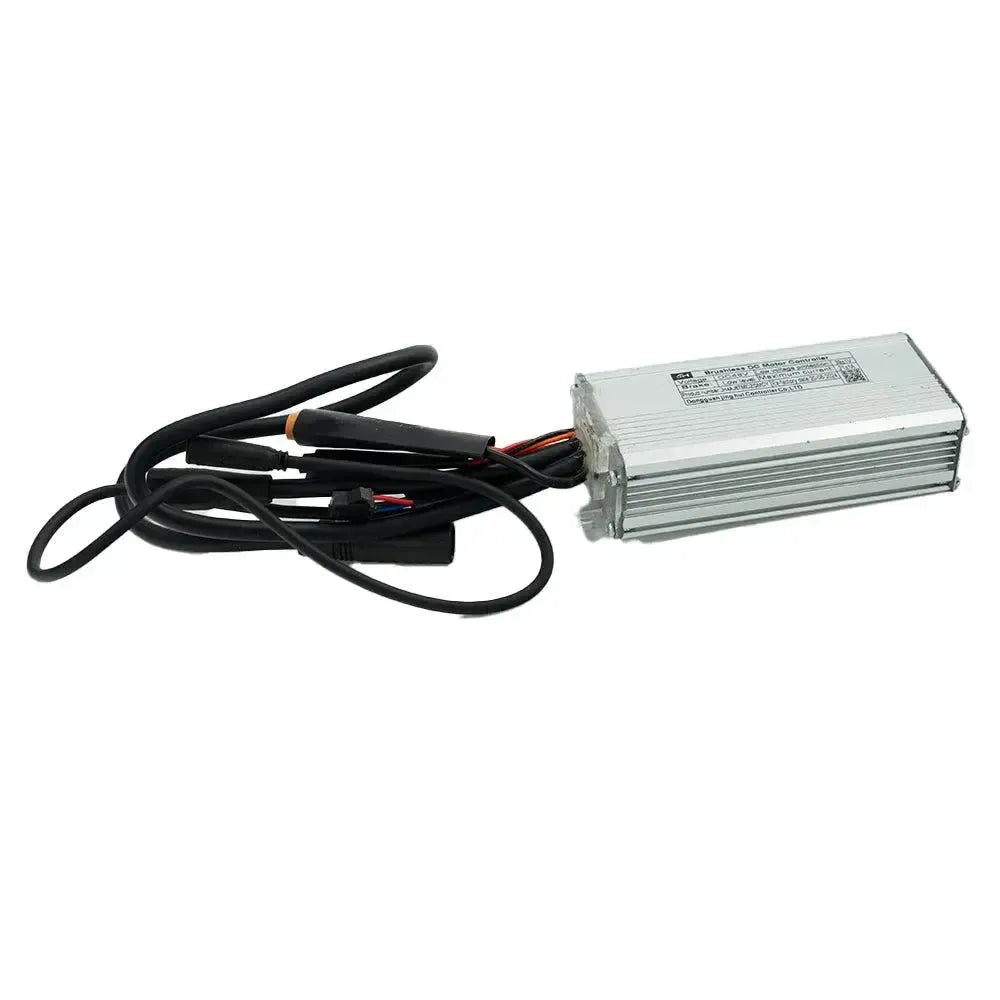

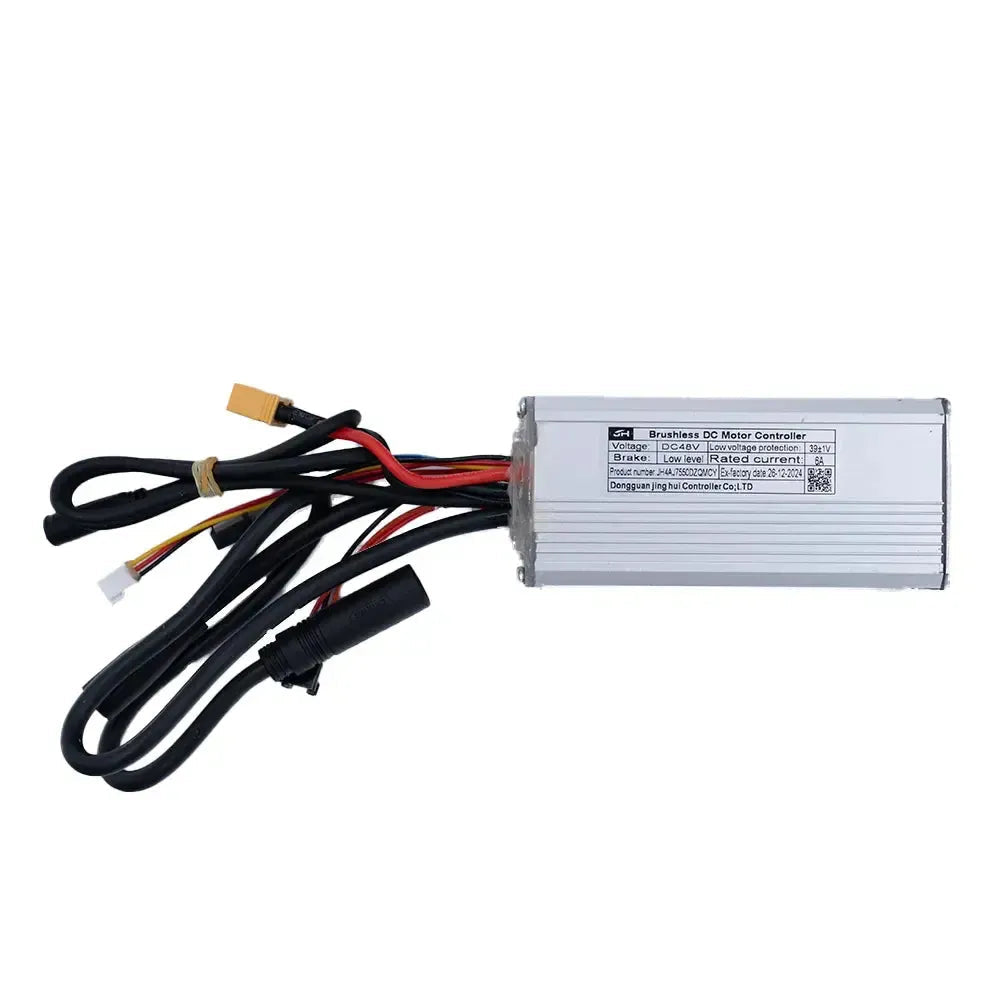

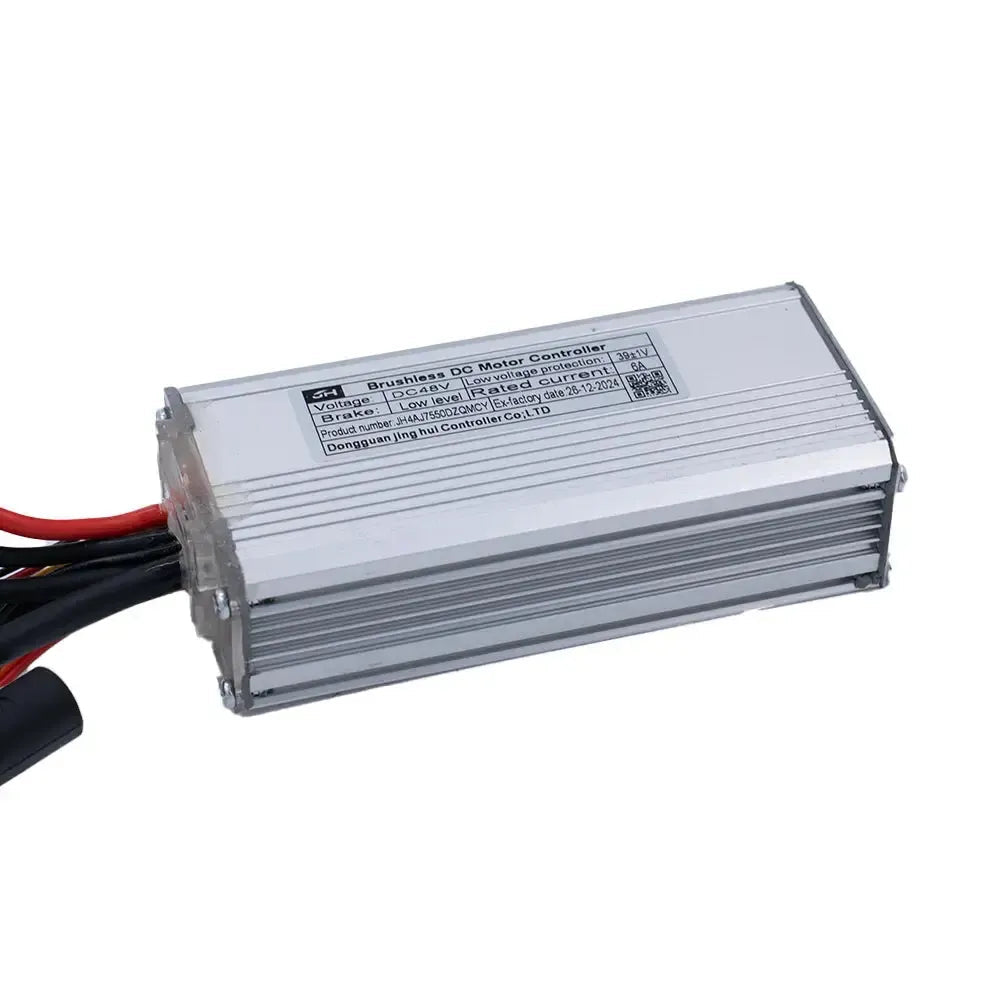

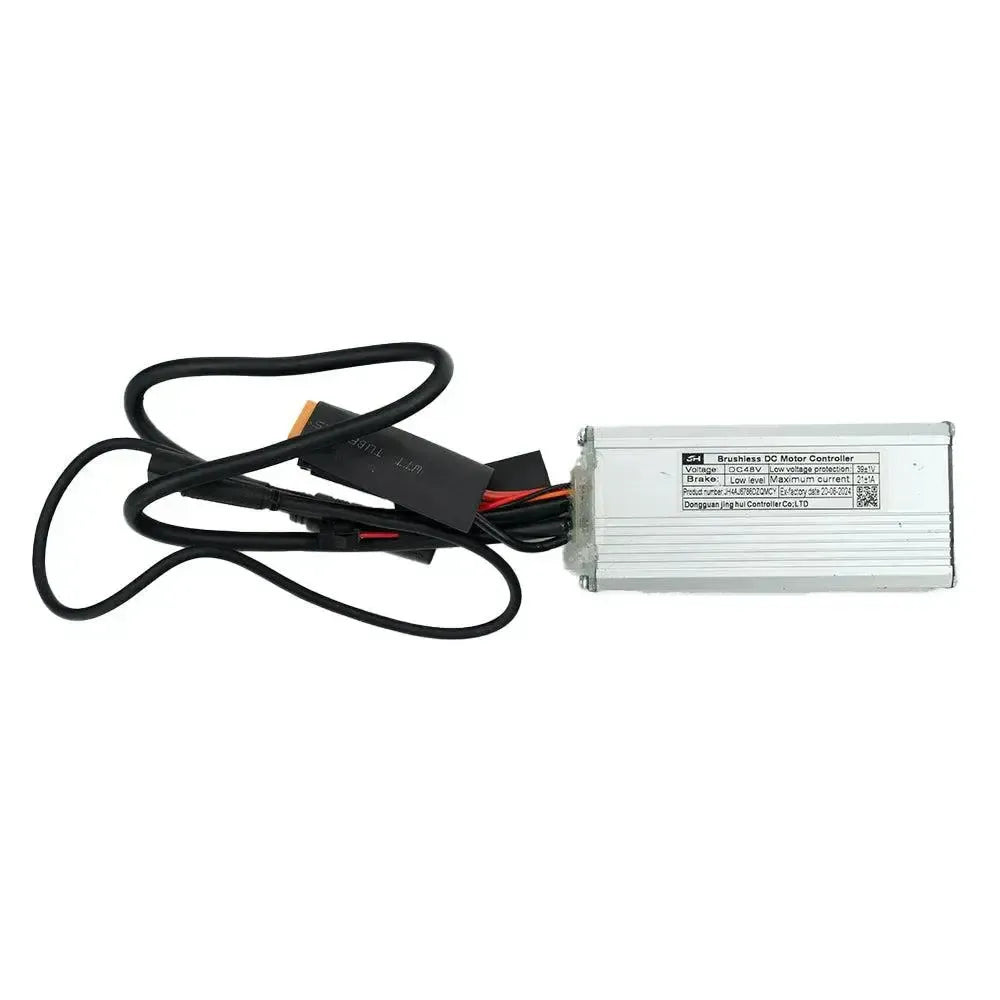

Controller voor QMWheel V20 & S20

De controller vormt een belangrijk onderdeel van het elektrische aandrijfsysteem van een fatbike. Het onderdeel verwerkt signalen van verschillende elektrische componenten en regelt vervolgens de aansturing van de motor.

Deze uitvoering is bedoeld voor compatibele QMWheel V20 en S20 fatbikes met een 250W motor en een zwarte motorconnector.

Wanneer kan een controller defect zijn?

Problemen met de controller kunnen verschillende klachten veroorzaken. Mogelijke symptomen zijn bijvoorbeeld:

• Motorondersteuning valt volledig uit
• Ondersteuning werkt onregelmatig
• De motor reageert niet op trapondersteuning
• Er verschijnt een foutmelding op het display
• De ondersteuning valt tijdens het rijden weg
• Het elektrische systeem reageert niet zoals verwacht

Deze klachten betekenen echter niet automatisch dat de controller defect is. De oorzaak kan ook liggen bij de accu, het display, de kabelboom, trapsensor, motor of een beschadigde connector.

Controleer de uitvoering vóór bestelling

Controllers die uiterlijk sterk op elkaar lijken, kunnen elektrisch verschillend zijn. Controleer daarom altijd de bestaande controller voordat je een vervangend exemplaar bestelt.

Vergelijk onder andere:

• Motorvermogen
• Werkspanning
• Stroomsterkte

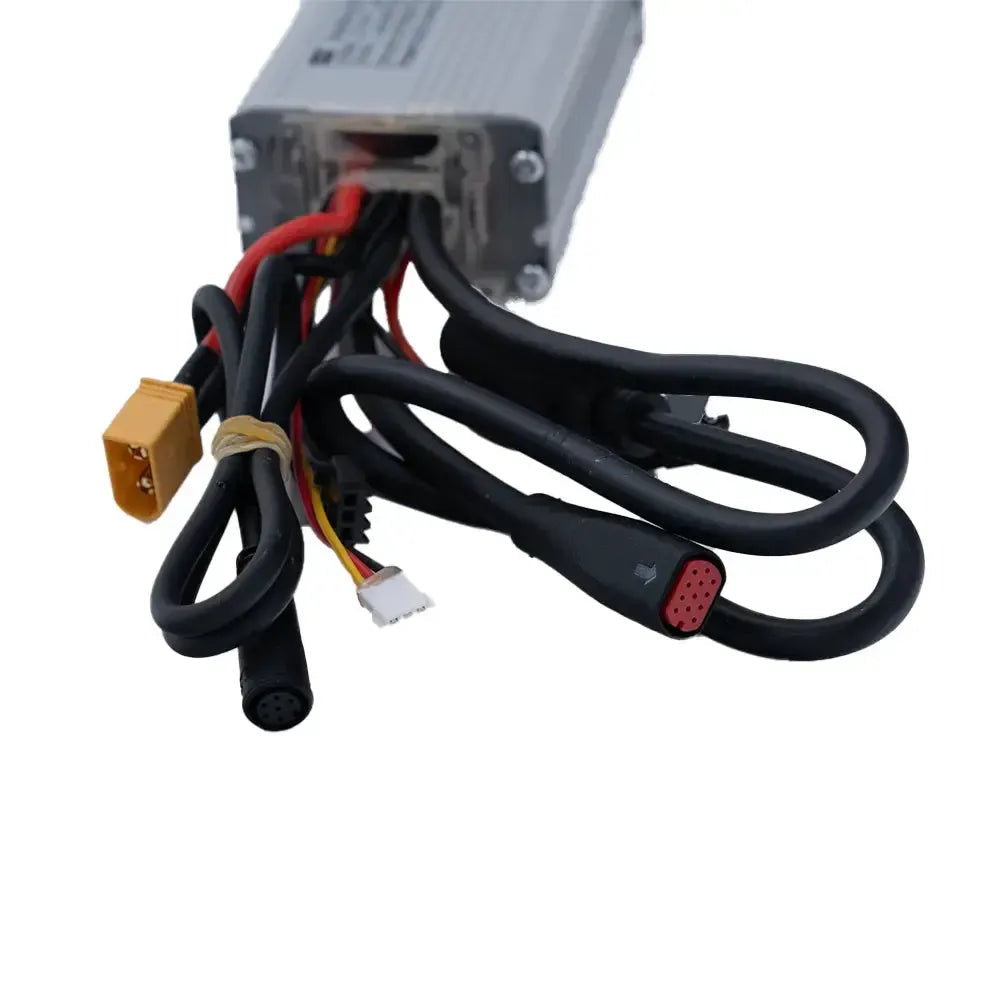

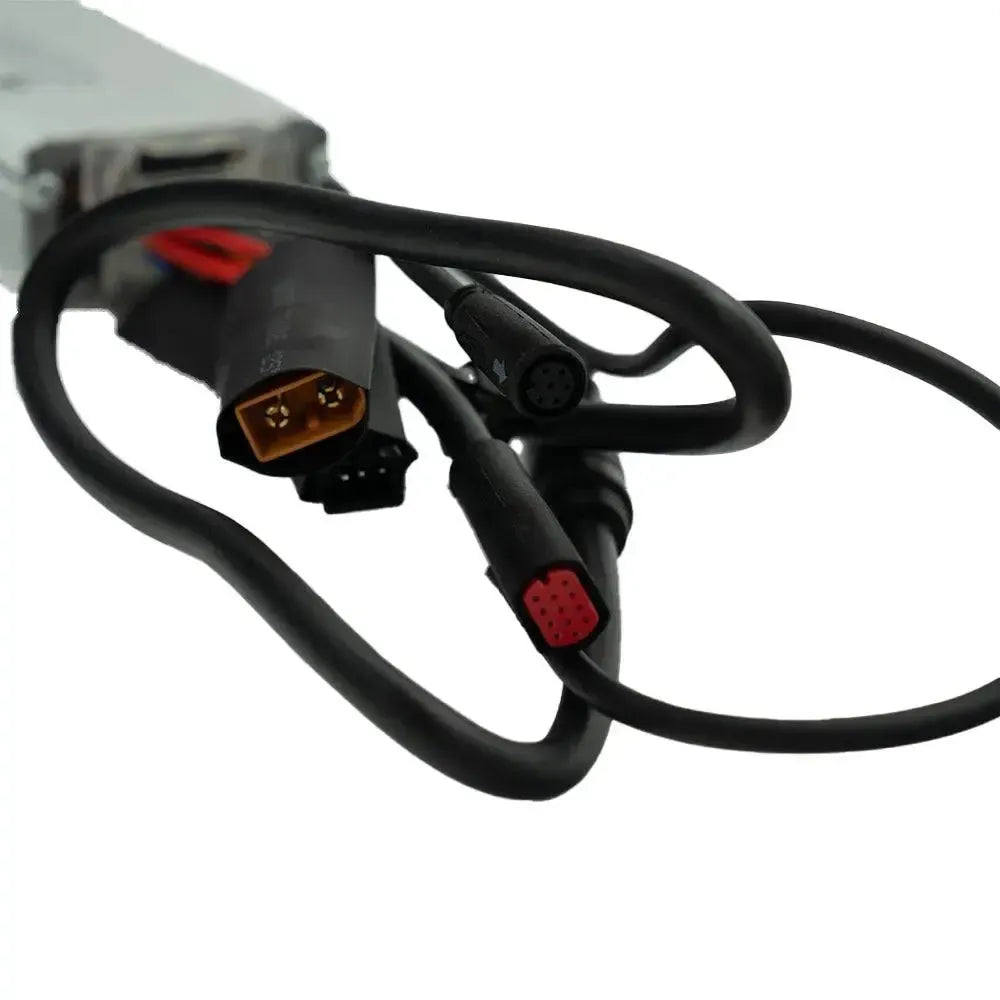

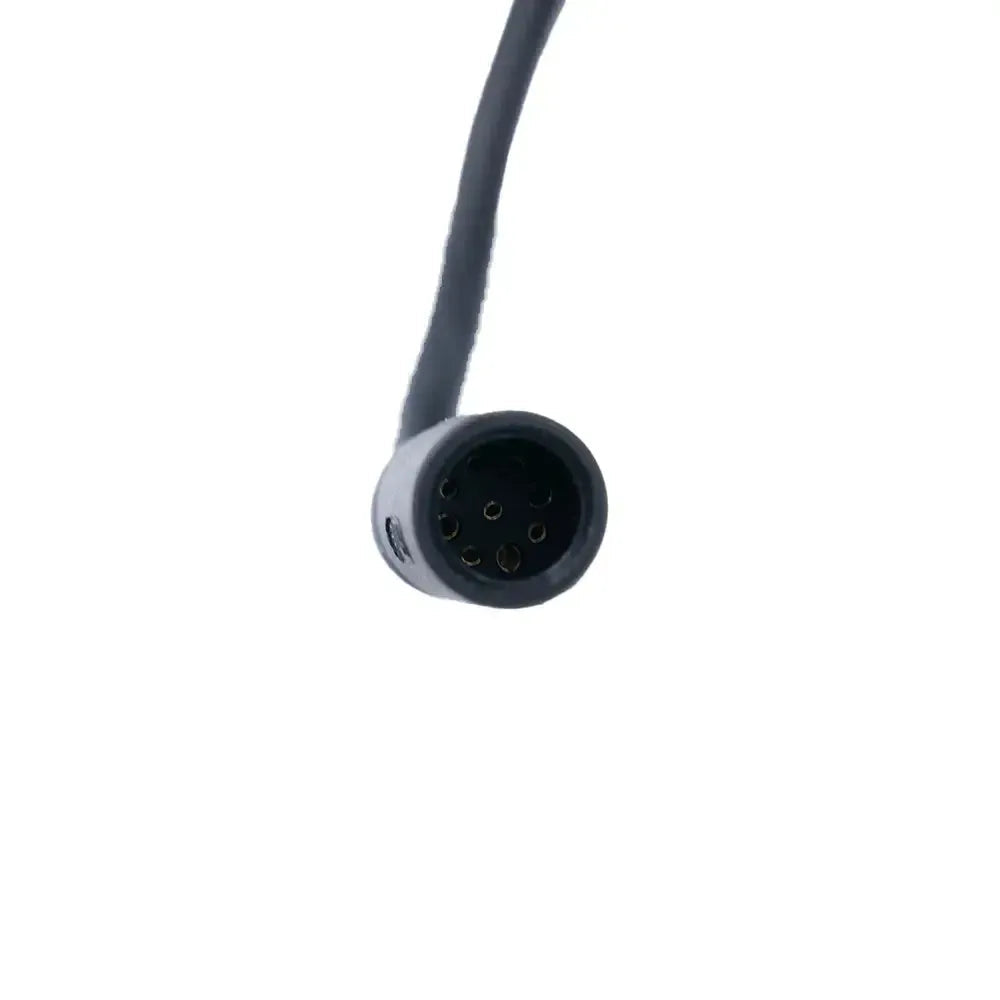

• Kleur en uitvoering van de motorconnector
• Aantal aansluitingen
• Vorm en positie van de overige connectoren
• Model en uitvoering van de fatbike

Technische specificaties

V20 & S20 controller vervangen

Schakel de fatbike volledig uit voordat je aan het elektrische systeem werkt en verwijder indien mogelijk de accu. Maak eventueel vooraf foto's van de bestaande aansluitingen zodat duidelijk blijft welke connector waar aangesloten zit.

1. Schakel de fatbike uit en verwijder indien mogelijk de accu.
2. Maak de controller bereikbaar.
3. Leg de positie van de bestaande connectoren vast.
4. Koppel de oude controller voorzichtig los.
5. Vergelijk alle aansluitingen met de nieuwe controller.
6. Sluit alleen overeenkomende connectoren aan en forceer geen stekkers.
7. Monteer de controller veilig terug.
8. Controleer de werking van het systeem voordat je gaat rijden.

Heb je onvoldoende ervaring met elektrische fatbike-systemen? Laat de diagnose en montage dan uitvoeren door een ervaren monteur.

Controller vervangen maar nog steeds geen ondersteuning?

Wanneer een nieuwe controller het probleem niet oplost, kan de storing zich ergens anders in het elektrische systeem bevinden.

Controleer in dat geval onder andere:

• Accu en accuaansluiting
• Display
• Kabelboom
• Trapsensor / PAS-sensor
• Motor en motorconnector
• Losse, beschadigde of gecorrodeerde stekkers

Montage en diagnose bij TitanBikes

Weet je niet zeker of de controller daadwerkelijk defect is? TitanBikes kan het elektrische systeem controleren en helpen bepalen welk onderdeel de storing veroorzaakt.

Voor diagnose, reparatie en montage kun je terecht bij onze werkplaatsen in Leiden en Valkenburg Zuid-Holland.
