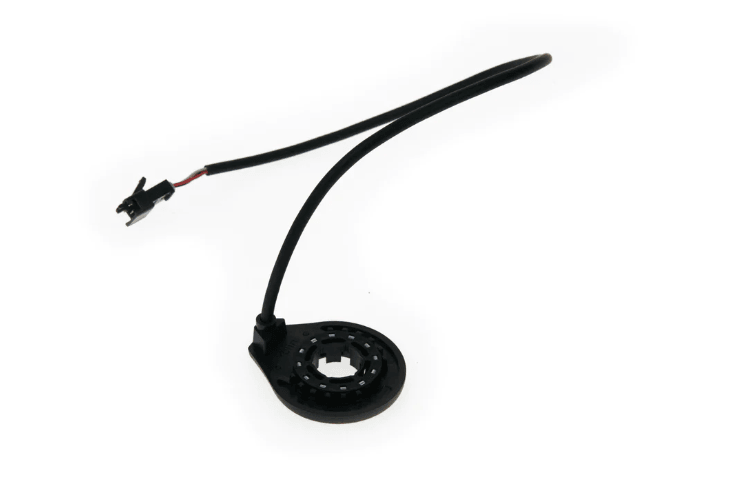

QMWheel Trapsensor 3-Polig – V20 & V20 Pro
Deze QMWheel trapsensor met 3-polige aansluiting is bedoeld als vervangingsonderdeel voor compatibele QMWheel V20 en V20 Pro fatbikes.
De trapsensor, ook wel PAS-sensor genoemd, registreert de trapbeweging tijdens het fietsen en geeft dit signaal door aan het elektrische systeem. Hierdoor kan de trapondersteuning reageren wanneer je begint te trappen.
Deze uitvoering is bedoeld voor V20 en V20 Pro modellen met een 3-polige aansluiting waarbij de bijbehorende controller onder de accu is geplaatst.
Let op: controleer vóór bestelling de 3-polige aansluiting, de vorm van de connector, de uitvoering van de trapsensor en de positie van de controller. Alleen het aantal polen is niet voldoende om compatibiliteit te bepalen.
De voordelen op een rij
✓
3-polige aansluiting
✓
Voor QMWheel V20
✓
Voor QMWheel V20 Pro
✓
Controller onder de accu
✓
Detecteert trapbeweging
✓
Elektrisch vervangingsonderdeel
Wat doet een QMWheel trapsensor?
De trapsensor is onderdeel van het elektrische ondersteuningssysteem van de fatbike. Tijdens het trappen registreert de sensor de beweging van de pedalen.
Dit signaal wordt doorgegeven aan het elektrische systeem, zodat de trapondersteuning kan reageren op het moment dat je begint te trappen.
Wanneer de trapsensor beschadigd of defect is, kan de trapondersteuning niet, te laat of onregelmatig reageren.
Geschikt voor QMWheel V20 en V20 Pro
Deze 3-polige trapsensor is bedoeld voor compatibele uitvoeringen van:
- QMWheel V20
- QMWheel V20 Pro
De trapsensor is bedoeld voor de betreffende uitvoering met een 3-polige aansluiting en een controller die onder de accu is geplaatst.
Controleer je huidige onderdeel: vergelijk vóór bestelling de aansluiting, connector, kabel en montage van je huidige trapsensor met deze uitvoering.
3-polige aansluiting
Deze QMWheel trapsensor is voorzien van een 3-polige aansluiting. Bij elektrische onderdelen is het belangrijk dat de connector en uitvoering overeenkomen met het bestaande systeem van de fatbike.
Een andere trapsensor kan eveneens drie polen hebben, maar toch een andere connectorvorm, bedrading of uitvoering gebruiken. Controleer daarom altijd het bestaande onderdeel voordat je bestelt.
Belangrijk: forceer een elektrische stekker nooit tijdens montage. Past de connector niet eenvoudig op de bestaande aansluiting, controleer dan eerst of je de juiste uitvoering hebt.

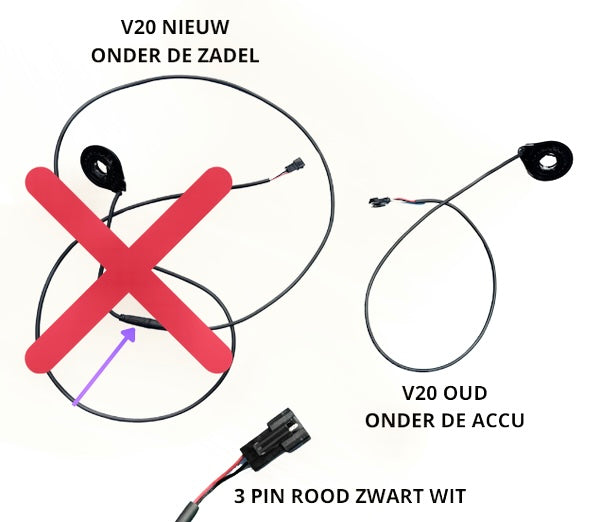

Uitvoering met controller onder de accu
Deze trapsensor is bedoeld voor de betreffende QMWheel V20 en V20 Pro uitvoering waarbij de controller onder de accu is gemonteerd.
De positie van de controller is daarom een belangrijk controlepunt bij het bepalen van de juiste trapsensor.
Controleer vóór bestelling zowel de positie van de controller als de aansluiting van de bestaande trapsensor.
Wanneer moet een trapsensor worden vervangen?
Een defecte of beschadigde trapsensor kan verschillende problemen met de trapondersteuning veroorzaken.
Mogelijke verschijnselen zijn:
- geen trapondersteuning tijdens het trappen;
- trapondersteuning die onregelmatig reageert;
- ondersteuning die pas laat inschakelt;
- zichtbare beschadiging aan de sensor;
- beschadiging aan de kabel;
- een beschadigde of loszittende connector.
Diagnosetip: geen of onregelmatige trapondersteuning betekent niet automatisch dat de trapsensor defect is. De oorzaak kan ook bij bijvoorbeeld de controller, motor, display, accu, kabelboom of een elektrische connector liggen.
Specificaties QMWheel trapsensor
Product
Trapsensor / PAS-sensor
Merk
QMWheel
Modellen
V20 / V20 Pro
Aansluiting
3-polig
Controllerpositie
Onder de accu
Fietstype
Fatbike / e-bike
Functie
Detecteren van trapbeweging
Onderdeelgroep
Elektrische onderdelen
Compatibiliteit controleren vóór bestelling
Controleer vóór bestelling altijd de trapsensor die momenteel op je QMWheel gemonteerd is. Zo verklein je de kans dat je een verkeerde uitvoering bestelt.
Controleer onder andere:
- of je huidige trapsensor een 3-polige aansluiting heeft;
- de vorm van de connector;
- de kabel en kabelrichting;
- de vorm van de sensor;
- de montagepositie van de sensor;
- of de controller onder de accu is geplaatst;
- de uitvoering van het huidige onderdeel.
Elektrisch onderdeel: controleer de compatibiliteit zorgvuldig voordat je de trapsensor aansluit of monteert. Aansluiten, monteren of gebruiken kan gebruikssporen veroorzaken en kan bij een eventuele retourzending invloed hebben op de waardevermindering, afhankelijk van de staat waarin het onderdeel wordt teruggestuurd.
QMWheel trapsensor monteren
Schakel de fatbike volledig uit voordat je aan elektrische onderdelen werkt. Bekijk vóór demontage goed hoe de bestaande trapsensor, kabel en connector zijn geplaatst.
Sluit de nieuwe connector voorzichtig aan. Forceer de aansluiting niet en zorg ervoor dat de kabel na montage niet tegen bewegende onderdelen kan komen.
Controleer na montage of de trapsensor correct is geplaatst en test de trapondersteuning voorzichtig voordat je de fiets weer normaal gebruikt.
Heb je geen ervaring met elektrische onderdelen van fatbikes of e-bikes? Laat de montage dan uitvoeren door een ervaren fietsenmonteur.
3-POLIGE TRAPSENSOR
QMWheel V20 trapsensor kopen bij TitanBikes
Deze 3-polige QMWheel trapsensor is bedoeld voor compatibele V20 en V20 Pro uitvoeringen waarbij de controller onder de accu is geplaatst.
Controleer vóór bestelling altijd de aansluiting, connector en uitvoering van je huidige trapsensor.
Voor welke QMWheel modellen is deze trapsensor geschikt?
Deze trapsensor is bedoeld voor compatibele QMWheel V20 en V20 Pro uitvoeringen met de bijpassende 3-polige aansluiting en controller onder de accu.
Is deze trapsensor geschikt voor de QMWheel V20?
Ja, voor compatibele QMWheel V20 uitvoeringen met een 3-polige trapsensoraansluiting en de betreffende controllerpositie onder de accu.
Is deze trapsensor geschikt voor de QMWheel V20 Pro?
Ja, deze trapsensor is bedoeld voor compatibele QMWheel V20 Pro uitvoeringen met de bijpassende 3-polige aansluiting en controller onder de accu.
Hoeveel polen heeft deze QMWheel trapsensor?
Deze QMWheel trapsensor is voorzien van een 3-polige aansluiting.
Waar bevindt de controller zich bij deze uitvoering?
Deze trapsensor is bedoeld voor de betreffende QMWheel V20 en V20 Pro uitvoering waarbij de controller onder de accu is geplaatst.
Past deze trapsensor op iedere fatbike met een 3-polige aansluiting?
Nee. Alleen het aantal polen is niet voldoende om compatibiliteit te bepalen. Ook de connector, uitvoering, montage en het elektrische systeem moeten overeenkomen.
Wat doet een trapsensor op een fatbike?
De trapsensor registreert de trapbeweging en geeft dit signaal door aan het elektrische systeem, zodat de trapondersteuning hierop kan reageren.
Betekent geen trapondersteuning automatisch dat de trapsensor defect is?
Nee. Problemen met de trapondersteuning kunnen ook worden veroorzaakt door bijvoorbeeld de controller, motor, display, accu, kabelboom of een elektrische connector.
Wat moet ik controleren voordat ik deze trapsensor bestel?
Controleer de 3-polige aansluiting, de vorm van de connector, de kabel, montage van de sensor, positie van de controller en de uitvoering van je huidige trapsensor.
Kan ik de QMWheel trapsensor zelf vervangen?
Dat kan wanneer je ervaring hebt met elektrische fietscomponenten en weet hoe de sensor correct gemonteerd en aangesloten moet worden. Bij twijfel adviseren we montage door een ervaren fietsenmonteur.
Moet ik de controllerpositie controleren?
Ja. Deze trapsensor is bedoeld voor de betreffende uitvoering waarbij de controller onder de accu is geplaatst. Controleer dit vóór bestelling.
Waar kan ik een QMWheel V20 3-polige trapsensor kopen?
Je kunt deze QMWheel 3-polige trapsensor bestellen bij TitanBikes. Controleer vóór bestelling altijd de aansluiting, uitvoering en positie van de controller.
